Videometer发布大成像面积(0.5mX0.25m)多光谱植物表型成像平台

发表时间: 点击:42

来源:北京博普特科技有限公司

分享:

VideometerLab 500是一款大成像面积多光谱成像系统,用于快速、有效测定表面颜色、质构、化学组分,成像面积可达0.5X0.25米,主要针对要求单次成像面积大的应用领域,是VideometerLab 4的大成像面积升级版,可处理更大的样品,波段数量为14个,涵盖波长405-970nm,可广泛应用于植物病害成像、植物种质资源和表型研究,如叶片、种子表型和果实表型研究等,也用于食品、中草药、烟草、茶叶等研究。


成像柜前视图

VideometerLab 500采用了LED技术,组合测量可达多达14个不同波长并集成到1张高分辨光谱图像中,实现图谱合一测量。图像的每一个像素为反射光谱。该系统为一款先进的多光谱颜色、质构、成分综合分析仪,集成了可见光高清成像,紫外成像以及部分近红外成像等强大功能。此设备还可选配荧光测量模块,用于植物等荧光研究。

此设备易于使用,该设备简单易用,集成了照明,相机以及计算机技术,具有强劲数字图像分析以及数据统计能力。该技术对于于对样品或表面的化学和可视特性定性测量特别有用,目前利用该技术发表文章超过300篇。

技术参数

1. 成像系统带扫描系统 、PC和选通控制器.

2. 载物台、蓝带背景

3. 存储箱带校准目标

4.相机12.3M像素

5、LED照明: 4 x LED板-14波长: 405, 430, 450, 470, 490, 515, 590,630, 660, 780, 850, 880, 940, 970 nm,集成RGB、紫外、部分近红外波段

6、光源寿命长、可达10万小时

7. 成像尺寸:4096 x 2048像素

8. 视野:496 x 248mm分辨率0.121 mm/像素)

9. 图像获取时间:1秒

10. 尺寸:68(W)x 68(D)x82(H)

11. 重量:65 kg

12.电源: 100-240 VAC(PC和选通控制器)

13. 环境条件

14.VideometerLab-500 设备用于在以下环境条件下运行:

环境温度: 10-30 °C

湿度:20-80%湿度

环境照明: 该设备适合室内多种照明条件,但不得暴露在直射阳光下

震动:系统要取得最佳运行效果,需置于温度表面、远离持续震动

保护级: IP20

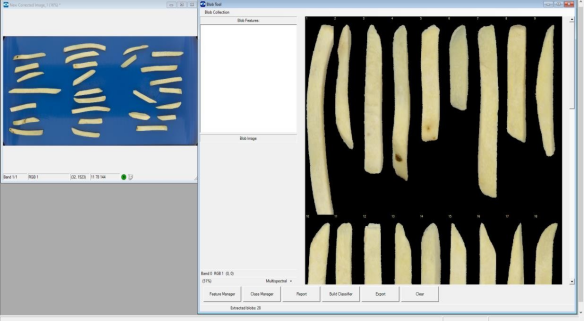

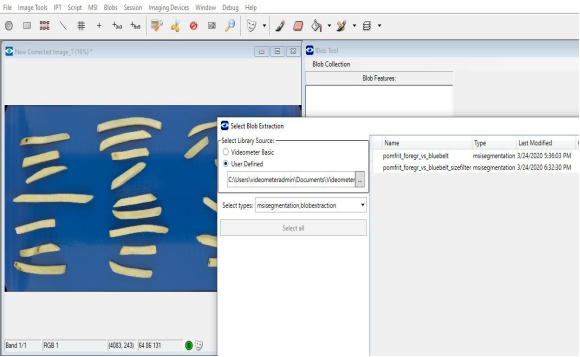

14.软件:图像处理工具箱(IPT)、光谱成像工具箱(MSI)、斑点工具箱等。

15.采用锥形体设计,提供均匀和弥散光线照明

16.卓越的彩色测量功能,符合CIE标准

17.备选滤波轮模块:长波滤光片

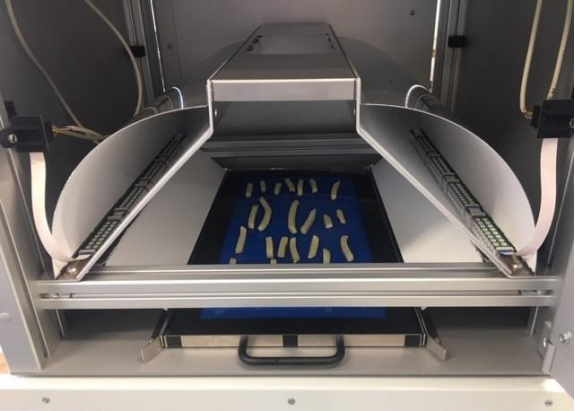

设备一览:前门打开,插入装载台。锥形体照明舱配有LED板以及散射板,确保产品上散射、平稳光分布

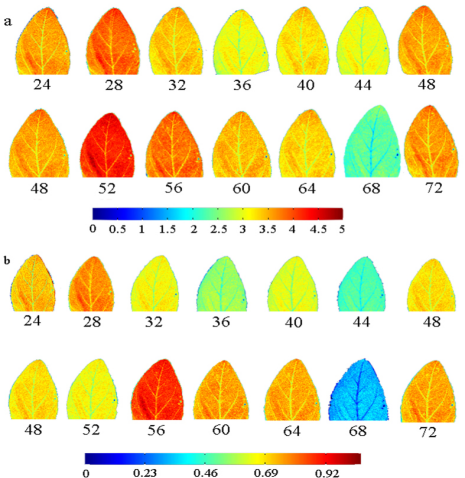

LL条件下大豆叶绿素a(a)和b(b)含量分布的可视化图。平行颜色条表示图像中的叶绿素含量。


除DD(b)外,LL条件(a)下不同时间的大豆叶片在记录期间反射差分图像(彩色)在780nm处显示出不均匀性的节奏 。

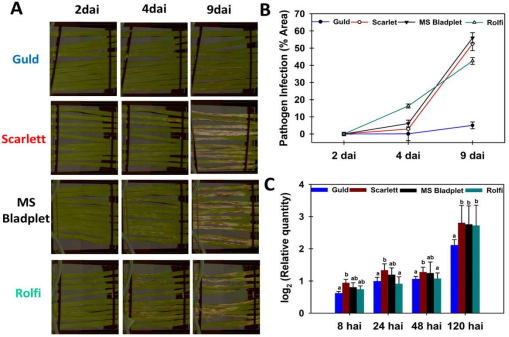

从大麦品种Guld、Scarlett、MS Bladplet、Rolfi获得的接种网斑病发展进程。(A)用于在2、4和9天检测接种网斑病的大麦植株的疾病症状的伪RGB图。(B)接种后2、4和9天,Guld, MS Bladplet, Scarlett与Rolfi疾病严重度以占叶面积(%)表示。通过VideometerLab软件估计发病面积,每个像素值被分类为有症状或健康。(C)在接种Guld、MS Bladplet、Scarlett和Rolfi品种8、24、48和120小时后,使用qRT PCR分析,根据DNA含量比较感染程度。将相对数量标准化用于样本模拟。以log2值和条形图代表的标准误差来自27个生物重复样本数据(p<0.05)

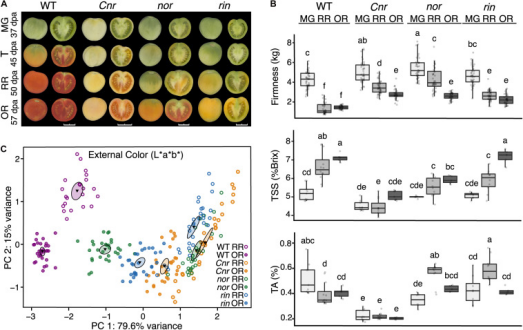

番茄单成熟突变体的果实性状。(A)与等基因突变体Cnr、nor和rin相比,野生型番茄(WT)、c.v.“Ailsa Craig”成熟进程经历了四个发育阶段:成熟绿[MG,花后37天(dpa)]、转绿(T,45 dpa)、红熟(RR,50 dpa)和过熟(或57 dpa)整体显示在左侧,纵向显示在右侧。图像由VideometerLab仪器采集和处理。条形图对应于2 cm。(B)测定了MG、RR和OR每个阶段的水果硬度(n=28-44)、总可溶性固形物(TSS)(n=5-12)和可滴定酸度(TA)(n=5-12)的测量值。误差条代表每个样本的生物复制品之间的标准误差。字母表示ANOVA和Tukey HSD计算的基因型和阶段之间存在显著差异(P≤ (C)在RR(n=22-34)和OR阶段(n=28-40),根据每个基因型的L*a*b*色标测量的外部颜色的主成分分析。重心由一个三角形表示,周围的椭圆表示95%的置信区间。


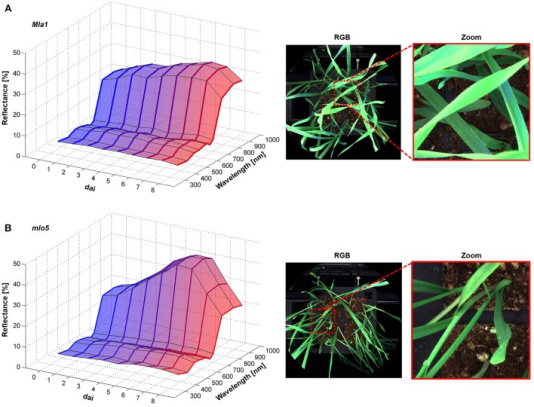

接种禾谷镰刀菌)的普通小麦叶片的光谱特征以及相应的RGB图

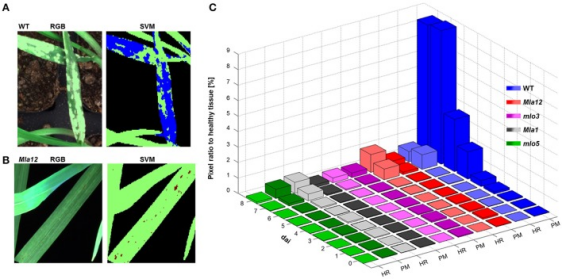

在多光谱图像上应用支持向量机方法(SVM)自动检测白粉病(PM)和HR。在(A,B)中,显示了多光谱图像的代表性区域。健康组织以绿色像素表示,PM疾病组织以蓝色像素表示(A)。红色像素表示正在经历HR(B)的组织。PM和HR像素按其与健康像素的比率(C)进行量化。定量分析显示,5天中的大量PM病变像素表明近等基因系WT易感病。Mla近等基因系可以通过大量的HR像素来识别。对于mlo近等基因系,两种模型的像素比率均较低。

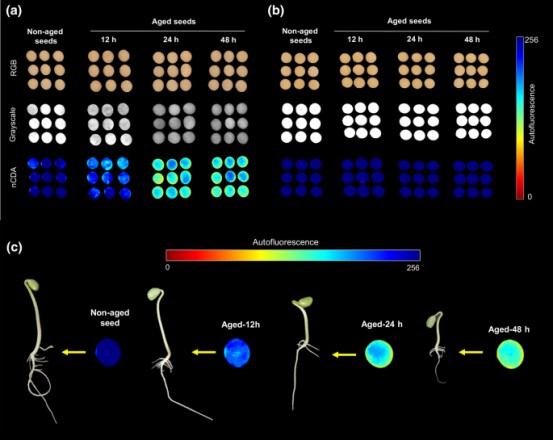

大豆未老化种子和老化种子类别12、24和48小时原始RGB图像以及在365/400 nm激发-发射组合下捕获的相应自体荧光图像(灰度和nCDA),显示种皮存在(a)和不存在(b)时的自体荧光模式。使用nCDA图像中具有不同自发荧光模式的种子在播种后8天进行发芽试验(c)。在nCDA图像中,基于10%修剪平均值计算像素值(自发荧光强度),以提供更真实的图像。


图4(A) sRGB图像。(B),490nm(蓝光),(C),570nm(黄色),(D) 转换,(E)和(F),2种类型定量分割。


图5(A) sRGB 图像,(B)490nm(蓝光),(C) 570nm(黄色),(D)转换,(E)定量分割

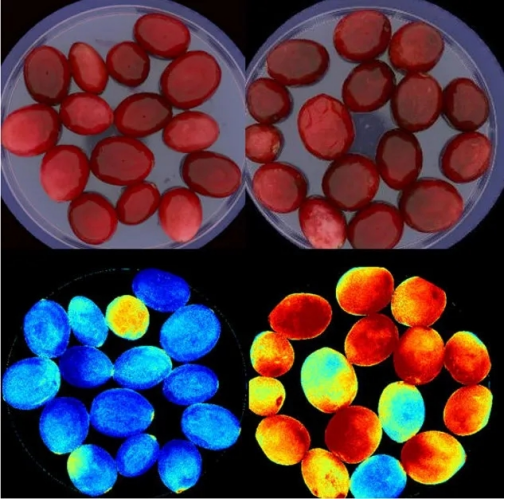

蔓越莓果实硬度可视化研究
