WIWAM XY植物表型成像平台

WIWAM植物表型成像系统由比利时SMO公司与Ghent大学VIB研究所研制生产，整合了LED植物智能培养、自动化控制系统、叶绿素荧光成像测量分析、植物热成像分析、植物近红外成像分析、植物高光谱分析、植物多光谱分析、植物CT断层扫描分析、自动条码识别管理、RGB真彩3D成像等多项先进技术，以较优化的方式实现大量植物样品——从拟南芥、玉米到各种其它植物的生理生态与形态结构成像分析，用于高通量植物表型成像分析测量、植物胁迫响应成像分析测量、植物生长分析测量、生态毒理学研究、性状识别及植物生理生态分析研究等。

品牌：比利时SMO

型号：WIWAM XY

WIWAM XY产品介绍

       WIWAM XY是一款高通量可重复性表型机器人，用于对小型植物，如小玉米植物研究。该机器人可定期对多种植物参数进行自动化灌溉和并测量多种植物生长参数。WIWAM XY代替了很多手工处理、省时省钱、精度较高。

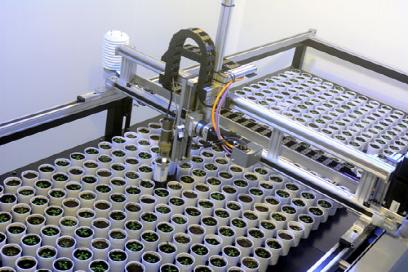

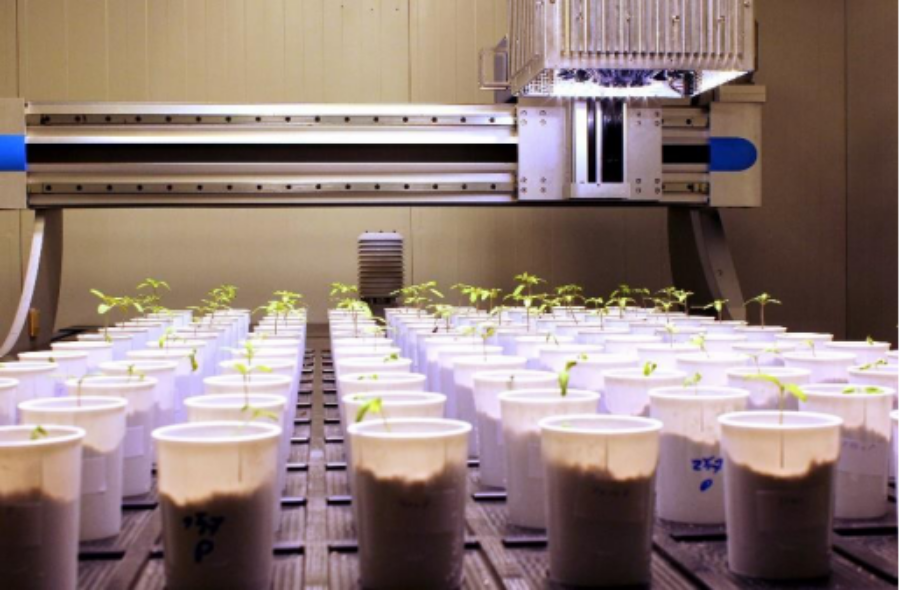

       WIWAM XY由花盆定位桌面，不同独立线路，上方XY机械臂以及1个或多个成像或称重、浇水站组成。全套系统可以安装在现有生长室，内置高品质工业部件。植物在各自花盆内生长，可预设时间间隔，机器臂选取植物，将其带到成像和称重浇水工作站。机器人在植物上方移动，依据程序定位花盆，并将其提升脱离桌面。RFID读取装置以及花盆底部的RFID标签，可作为额外花盆识别之用，识别和校正桌面上因手工安置花盆造成的错误。通常侧面取景照相机能从不同角度获得图像。成像站可安装一系列照相机系统。称重浇水站集成在机器臂上。花盆中植物在浇水时旋转以获得最佳水分布。灌溉精度极高可达±0.1mL。另外，灌溉可基于目标重量或固定量自动计算。在整个实验过程中，可精确控制土壤湿度水准。集成光、温度和湿度传感器可用来监控温度，详细记录实验生长条件。

       WIWAM XY基本配置包括自动化XY移动操作系统、RGB成像、叶绿素成像，可选配高光谱成像、植物热成像、植物近红外成像、植物标识系统等，成像系统由自动化三维机械臂移动到植物上方进行成像分析等。

WIWAM XY产品特点

①浇水时花盆旋转以获得较佳水分布

②高精度灌溉(达0.1mL)

③植物表型成像系统WIWAM XY 可配置环境传感器

④植物表型成像系统WIWAM XY 配有直观用户界面

⑤开放式数据库结构

⑥可提供全定制系统

成像系统优势

所有表型平台均为SMO工程部门自主设计、针对课题组的研究项目快速、准确提供技术方案，设备中诸多备件为自主生产和设计；公司软件设计团队针对具体项目提供有针对性的WIWAM定制软件；SMO和VIB自主开发PIPPA 数据管理、视觉成像和分析软件，系统有效处理整个实验设计的大数据；PIPPA 软件可安装在网络服务器上（包括专有用户管理系统），网络中每个计算机均可操作；在PIPPA软件内，可集成整合外来分析数据和文本；易于获取数据库和原始图像数据；与客户自有IT技术设施进行整合；针对客户对表型设备运行环境了解欠缺的事实，提供表型设备生长室、温室建设交钥匙设计方案，实现环境参数如 照明、温度、湿度等控制，提供一站式表型研究解决方案；专门技术人员维护设备、定期指导维护硬件；代理密切沟通服务、提供支持反馈；自主电路设计、建筑内电柜设计、机械电缆布线以及PLC管理所有室内设施，将工业领域理念灌输到科研中；多篇利用WIWAM系统进行研究的文章发表在*期刊如Nature Biotechnology等上面；迅速增长的用户群；采用开放式框架设计，可整合市面上的所以种类成像模块。

应用领域

遗传资源和序列数据快速积累，但将该信息与基因功能相关联的进程要缓慢的多，这表明植物表型是理解基因编码过程以及应用该知识作物产量的主要瓶颈。表型工作是较耗劳力和较具技术挑战性的部分，成本高且耗时。但该“表型瓶颈"已可通过集成新型图像获取技术、机器人技术、图像分析技术以及数据处理技术解决。WIWAM 植物表型成像系统集成了这些技术，替代了很多人工处理。该植物表型平台可应用到多个研究领域，包括植物生长调节、耐旱研究、植物生理、盐碱或重金属胁迫反应等。也可在不同光照条件，营养水平或土壤类型下，研究化学物影响。

应用案例

WIWAM XY植物表型平台叶绿素荧光成像定制版

WIWAM XY定制版组合了RGB, 叶绿素荧光、花青素、NIR和GFP/RFP图像处理，对生物和非生物胁迫的影响进行成像。这些相机也可为研究人员采集植物科学相关信息，另外还可对表型特征可视化。目前科学家已经利用该定制系统在期刊上发表了数十篇文章。

叶绿素荧光成像属于定制化设计，成像面积范围是从30x30cm到200x200cm，是目前适合大型植物植株成像的荧光成像系统。它可以顶部成像，也可以侧面成像，甚至顶部和侧面都成像；集成到高通量植物表型平台中，进行高通量的光合表型测量。该模块技术参数如下：Fo, FI, Fm, Ft, Fm’, FI’, Fo’, Fv/Fm, φPSII, φRO, NPQ, qN, qP, Rfd, NDVI,  RNIR, RChl, RAnth, RRed, RGreen, RBlue, Chl. Index, Ant. Index等。

叶绿素荧光成像技术参数
