根系表型研究系统—Videometer MR植物根系多光谱成像系统

Videometer MR植物根系多光谱成像系统可用来拍摄土壤中的活根以及菌根菌丝的全高清图像，监控其多季的生长和行为。土壤中安装透明管，植物根以及其共生物在管旁生长，便于研究。

该原位根系成像技术采用微根管技术，无破坏地对植物根系进行原位在线扫描成像，测量过程中不干扰细根生长，能持续或在线监测根系系统的整个生长或死亡的变化过程。结合根系分析软件，能够分析根系相关参数，如根的长度、面积、根尖数量、直径分布格局、死亡根及存活根数量等，也能记录细根乃至根毛和菌根的生长、生产和物候等特征，多光谱微根管成像系统除了以上信息，还可精确区分老根和新根，对细根、绒毛根由更好的分辨效果，可对根系背景进行研究，是估计生态系统地下C分配和N平衡研究的有效方法，结合所提供根系分析软件，能够将根系相关数据定量化。还可以根据用户需求监测土壤水分状况，从而研究根系所在区域内溶质运移及水分胁迫所引起的生理变化，标准微根管直径为6cm。相机将最佳安置，确保硬件和软件得到最大优化。

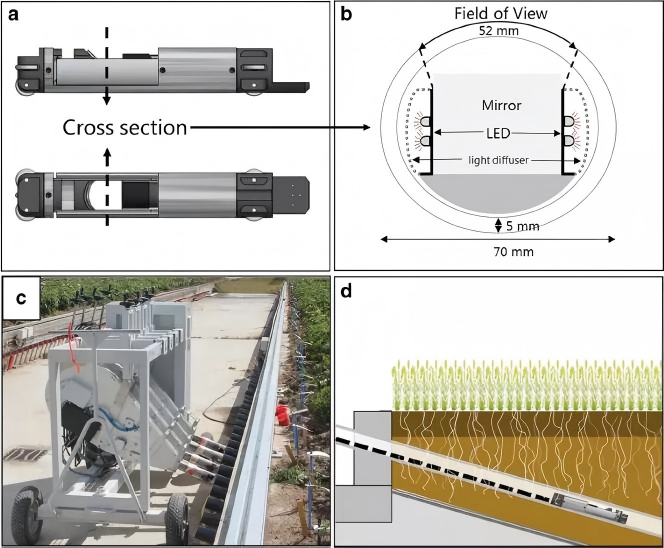

菌根的发育是植物生长非常重要的因素，会影响多个生态系统和生物物理化学过程，但要想观察此隐埋在土壤中的生态系统并不容易。微根管系统是一款定量和定性观察工具，可用来研究根和菌根生长、寿命和原位分布或研究生物群落。微根管系统是基于透明或塑料管，管路手动插入洞里或利用机械器械插入洞里。随后，RGB成像或多光谱成像设备插入到管路中来记录根图像并通过微根管观察到根际情况。之后记录图像，并经控制单元和软件来处理。利用微根管系统可对土壤中的活根和菌根进行全高清摄影，从而研究多季的生长和行为。

从传统的挖掘法、根钻法、玻璃壁法、容器法等等，到现代的根窗法、微根管法等等，取得了很多科研成果。随着科技的发展，越来越多的现代高精尖技术应用到根系研究中来，Videometer MR采用的多光谱成像技术集光谱和图像为一体，含有海量的光谱信息和空间信息，这些信息体现了植物各种器官、组织的诸多表型特性，该技术图谱合一的特性使其在根系表型方面具有较大潜力。

生态学家测量根长季节和空间分布，测量根周转率

学家测量根系统时间和深度发育来优化灌溉、施肥

生态生理学家测量与生物胁迫和非生物胁迫相关的根系发育、植物根系表型研究

苗林木培养、作物生长模型研究、根系病理分析、昆虫行为生态等

应用案例

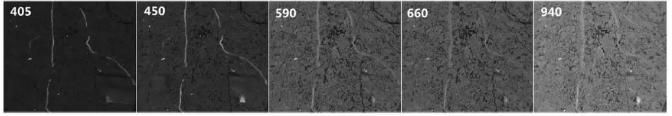

不同波长下的根系图像

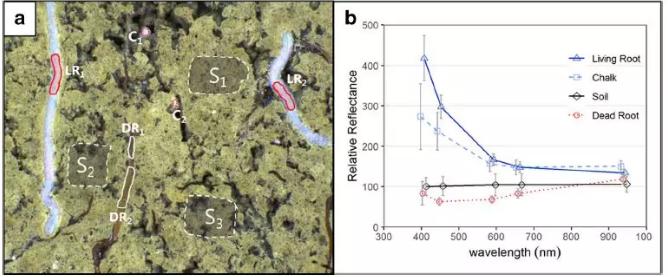

活死根、土壤背景区分（a）以及光谱反射图（b）

技术指标

光源：5个高功率、高稳定、长寿命LED 灯源，LED光源寿命10万小时，波段范围405nm-940nm

具体波长：405,450,590,660和940nm，每个波段单独成像以及融合成像

图像尺寸：单个波段2431×2043 像素（500万像素）或更高，5个波段融合图像像素2500万像素，

无损扫描根系以及土壤等，精确区分宿根和新根、细根和绒毛根、根与土壤背景图像分割。

分辨率：20 µm/像素

动态范围；使用自动光设置根据应用优化

根管尺寸：标准内径60mm，外径70mm

视野：59mmX39mm

接口：GigE，WIFI

标准化坚固耐用运输箱以及维护工具

专门配套云处理软件

北京博普特科技有限公司是丹麦Videometer多光谱成像系统的中国区总代理，全面负责其系列产品在中国市场的推广、销售和售后服务。
