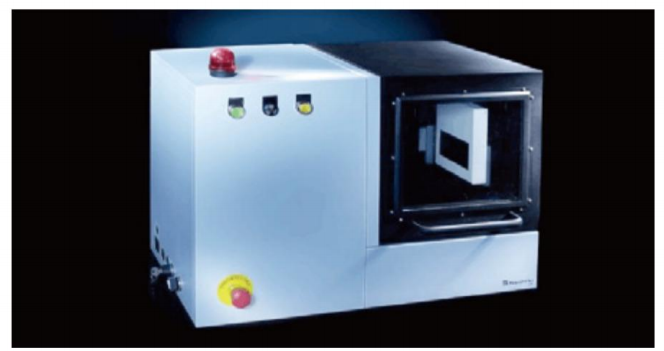

STEP台式CT断层扫描仪

Fraunhofer植物CT是用X射线束对物体某部分一定厚度的层面进行扫描，由探测器接收透过该层面的X射线，转变为可见光后，由光电转换变为电信号，再经模拟/数字转换器转为数字，输入计算机处理。图像形成的处理有如对选定层面分成若干个体积相同的长方体，称之为体素 (voxel)。扫描所得信息经计算而获得每个体素的X射线衰减系数或吸收系数，再排列成矩阵，即数字矩阵。数字/模拟转换器把数字矩阵中的每个数字转为由黑到白不等灰度的小方块，即像素 (pixel)，并按矩阵排列，即构成CT图像。所以，CT图像是重建图像。每个体素的X射线吸收系数可以通过不同的数学方法算出。根据植物不同组织对X线的吸收与透过率的不同，应用灵敏度的仪器对植物进行测量，然后将测量所获取的数据输入计算机，计算机对数据进行处理后，就可摄下检测区域植物组织的断面或立体图像，发现任何部位的细小变化。

品牌：德国STEP

STEP台式CT产品介绍

台式CT断层扫描仪用于植物根系、 茎干、果实、种子、叶片等分析，为研究提供数据和进行数据分析。该系统符合EN

规范电气安全线路要求。另外，对特定客户的需求，我们也提供个性化设备配置。比如您需要比技术参数更高的分辨率，或者需要测量的目标尺寸超过了技术参数中的最大尺寸，重量或材料厚度等，我们会针对您的特殊应用来提供解决方案。

STEP台式CT产品优势

■ 无损监测系统

■ 适用于不同植物种子、根系等

■ 可快速有效扫描种子

■ 易于操作使用

■ 通过螺旋扫描实现所有体积层的各向分辨率

■ 用户友好的控制软件、专有图像处理软件

■ 根据特定检测任务精确调节系统，降低成本

■ 也适合土壤研究

STEP台式CT应用领域‘

台式CT断层扫描仪不仅运用于生物学，如植物根系、茎 干、果实、种子、叶片等分析，也适用于地质学和考古学的大学或研究机构，也可用于对土壤结构如团粒结构等进行无损检测，分析土壤和根系关系以及结构等。 台式CT断层扫描仪提供一种快速可视的物体内外结构三维模式，在生物学、工业无损检测领域里变得越来越重要。 ■ 种子分析：玉米、小麦等 ■ 植物生长分析： 叶片结构、根系结构等 ■ 土壤 ：土壤结构等 ■ 地 理学和考古学：岩石样品等

STEP台式CT应用案例

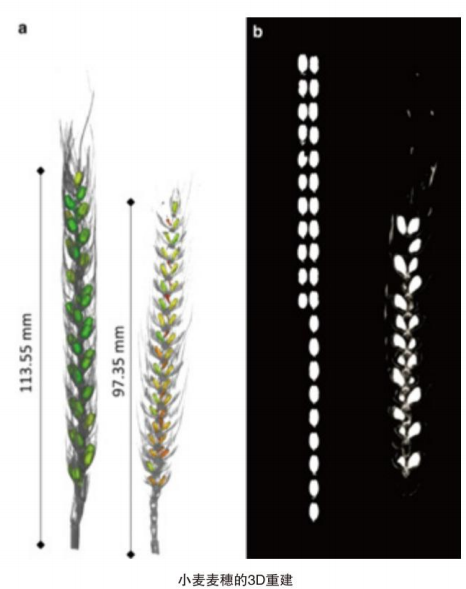

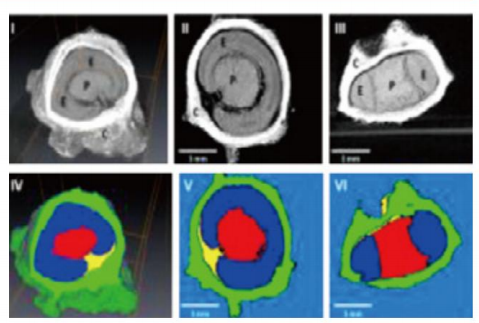

提高小麦对非生物胁迫的耐受性，需要对产量构成因素如粒数、单粒重等进行大规模筛选，这些都是非常费时费力 的，而对种子形态的详细分析在视觉上往往是不可能的。计算机断层扫描技术为更快速、更准确地评估产量构成因素提供了机会。 通过对种子和穗部形态的详细分析来评估不同胁迫条件下不同品种小麦种子的性状。 对203份不同品种小麦 的X射线计算机断层扫描分析结果表明，该方法能够以95-99%的准确率评估小麦结实；大多数暴露在干旱和高 温胁迫下的材料都发育出较小的、干瘪的种子，种子表面增加 ；与干旱相比，干旱和高温叠加作用显著降低了种子重量、穗粒数和单粒大小 ，首次测定了干旱和高温联合胁迫下的种子皱缩和胚芽变形等形态性状。 CT断层扫描分析方法可以检测小麦、小麦穗甚至单粒种子之间的微小遗传差异 ，这对于提高粮食产量和生产有韧性的品 种至关重要。更重要的是，该方法是易于自动化的，能够以很高的分辨率在短时间内完成大批量小麦麦穗的表型分析。在大规模的遗传研究和育种计划中，每年都要对大量材料进行实地评估，这一分析处理能力与遗传研究和育种计划相适应
