便捷式CT断层扫描仪

Fraunhofer植物CT是用X射线束对物体某部分一定厚度的层面进行扫描，由探测器接收透过该层面的X射线，转变为可见光后，由光电转换变为电信号，再经模拟/数字转换器转为数字，输入计算机处理。图像形成的处理有如对选定层面分成若干个体积相同的长方体，称之为体素 (voxel)。扫描所得信息经计算而获得每个体素的X射线衰减系数或吸收系数，再排列成矩阵，即数字矩阵。数字/模拟转换器把数字矩阵中的每个数字转为由黑到白不等灰度的小方块，即像素 (pixel)，并按矩阵排列，即构成CT图像。所以，CT图像是重建图像。每个体素的X射线吸收系数可以通过不同的数学方法算出。根据植物不同组织对X线的吸收与透过率的不同，应用灵敏度的仪器对植物进行测量，然后将测量所获取的数据输入计算机，计算机对数据进行处理后，就可摄下检测区域植物组织的断面或立体图像，发现任何部位的细小变化。

品牌：德国STEP

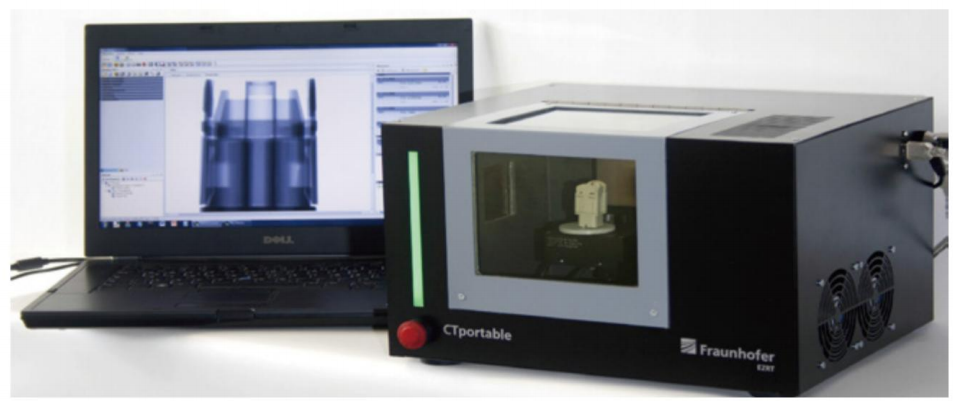

Fraunhofer便捷式CT产品介绍

便携式CT扫描仪是目前世界上最小的便携式计算机断层扫描系统。该便携式CT可以带到任何地点进行CT测量，是专门为检测小型吸收性的小样品材料而研发的。功率小，性价比高，耗能少，成本低。用于检测由塑料、纺织、陶瓷、轻

金属等制成的小物件和生物材料。另外，对特定客户的需求，我们也提供个性化设备配置。比如您需要比技术参数更

高的分辨率，或者需要测量的目标尺寸超过了技术参数中的最大尺寸，重量或材料厚度等，我们会针对您的特殊应用来提供解决方案。

Fraunhofer便捷式CT优势特点

■ 不依赖环境测量

■ 紧凑轻便的便携式设计

■ 适用于特殊测量

■ 易于操作使用

■ 微米级的分辨率

■ 通过螺旋扫描实现所有体积层的各向分辨率

■ 用户友好的控制软件

■ 测量速度快

■ 无需其它硬件、使用即插即用的USB笔记本

■ 根据特定检测任务精确调节系统，降低成本

Fraunhofer便捷式CT应用领域

便携式CT扫描仪特别适用于试样检测，同时也适用于移动检测。CT扫描仪不仅运用于生物学，如种子断层扫描、昆虫断层扫描等，也适用于地质学和考古学的大学或研究机构领域，还适用于工业，尤其是对电子、塑料、纺织和陶瓷等的质量的无损检测。CT提供一种快速可视的物体内外结构三维模式，在工业无损检测领域里变得越来越重要。

■ 种子分析：核桃、玉米、小麦等

■ 植物生长分析：叶片结构、根系结构、根系面积、植株体积等

■ 材料：塑料、碳纤维复合物、轻金属合金

■ 电子学：开关接触、接触插头、其它小型电器件等

■ 生物学：昆虫、骨骼、其它有机元素

■ 地理学和考古学：岩石样品等

■ 制药和药物学：听力辅助、陶瓷植入物、牙填充物

Fraunhofer便捷式CT技术参数

宽/高/长 (mm): 300 x 230 x 350

重量: < 20 kg

最大样品重量: 250 g

最大扫描面积： 45 mm (高)

螺旋功能: 50 mm 垂直范围

较大放大倍数 2.7

放射保护: ＜0.3 µSv/h(全防护设备)

射线可透样品厚度：可达45mm（塑料）；可达10mm（铝）

管电压: 20–60 kV , max. 50 W

聚焦尺寸： < 50 µm

像素数（px）： 1024 x 1024

像素尺寸: 48 µm

三维像尺寸/空间分辨率: 18 µm(放大倍数2.7)

电压： 230 V / 24 V

Fraunhofer便捷式CT应用案例

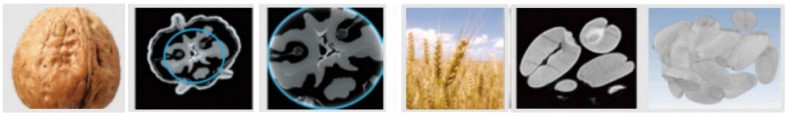

1.种子分析

2.昆虫研究

3.植物根系研究

4.材料结构无损检测
